漏电流累积引发火灾的技术原理详解

漏电流在电气工程中常被称为"剩余电流"或"泄漏电流"，指电流通过绝缘材料或沿绝缘表面流向大地的那部分非正常电流。单条回路的漏电流通常只有几毫安到几十毫安，看似微不足道，但在多回路密集排布场景中，漏电流的累积效应可能成为电气火灾的重要诱因。本文从产生机制、致热原理、碳化通道形成和防控措施四个维度展开分析。

一、漏电流的产生机制

漏电流的产生源于绝缘材料并非理想介质。任何绝缘材料在电场作用下都存在一定电导率，会产生微小的泄漏电流。正常情况下，对于低压电气设备，新装绝缘的泄漏电流通常在微安级别，远低于安全阈值。

随着运行时间推移，绝缘材料在热、电、环境因素共同作用下逐渐老化，绝缘电阻下降，漏电流随之增大。当绝缘电阻从初始的数百兆欧下降到数兆欧甚至更低时，漏电流可能增大到数十毫安甚至数百毫安。

漏电流的流通路径主要有两种：一是穿透绝缘体内部的体泄漏，二是沿绝缘表面的面泄漏。干燥清洁环境中体泄漏占主导；潮湿、污秽条件下，面泄漏往往更为显著。

二、漏电流致热的物理原理

根据焦耳定律，电流通过任何电阻性介质都会产生热量。漏电流流经绝缘材料时同样产生焦耳热。单条回路的漏电流发热功率通常很小——例如220V电压下10mA漏电流的发热功率仅为2.2W——但问题在于漏电流的持续性和累积性。

在多回路配电柜中，数十条甚至上百条回路的漏电流可能同时存在。如果每条回路漏电流平均为5mA，100条回路的总漏电流发热功率可达110W。这些热量分散在绝缘材料的各个薄弱点，虽然不会像短路电弧那样瞬间释放巨大能量，但长期持续的热量输入足以使绝缘材料缓慢碳化。

更危险的是漏电流发热与绝缘劣化之间存在正反馈关系：漏电流发热→绝缘温度升高→绝缘老化加速→绝缘电阻进一步下降→漏电流增大→发热更多。这个循环一旦启动，就可能逐渐加速，最终导致绝缘热击穿。

三、碳化通道的形成与火灾触发

漏电流长期作用最危险的后果是形成碳化导电通道。有机绝缘材料（如PVC、环氧树脂、酚醛树脂等）在持续热作用下发生热分解，释放出氯化氢、一氧化碳等气体，残留物为含碳固体。碳本身是导体，碳化区域的形成意味着绝缘材料局部变成了导电体。

碳化通道一旦形成，漏电流会集中流经这个低阻抗路径，导致该区域电流密度急剧增大，发热更加集中。碳化通道末端的温度可能达到数百摄氏度，足以引燃邻近的未碳化绝缘材料或积聚的粉尘。

这种由漏电流累积引发的火灾具有隐蔽性强、发展过程缓慢的特点。火灾发生前可能没有任何明显故障征兆——断路器不会跳闸，设备仍能正常工作，只有通过定期绝缘电阻测试或剩余电流监测才能发现异常趋势。

四、影响漏电流的关键因素

环境湿度。 湿度是影响漏电流最显著的环境因素。绝缘材料表面吸附水分后，表面电阻可能下降数个数量级。南方梅雨季节或沿海高湿地区，配电柜内凝露现象频发，漏电流往往呈季节性增大。

粉尘与污秽。 导电性粉尘（如金属粉尘、碳粉）沉积在绝缘表面，直接降低表面电阻。即使非导电粉尘，吸湿后也可能形成导电通路。化工厂房中的腐蚀性气体则会直接侵蚀绝缘材料，加速体泄漏增大。

温度。 高温加速绝缘材料热老化进程，同时降低绝缘电阻。配电柜内局部热点区域的绝缘老化速度远快于其他区域，这些区域的漏电流也往往最先达到危险水平。

电压波形畸变。 谐波电压的存在使绝缘材料承受更高的电压峰值，介质损耗增大，加速绝缘老化。在含有大量变频器、整流器等非线性负载的系统中，谐波对漏电流的影响不可忽视。

五、监测与防控措施

在监测技术实践中，冠电科技的GDC系列剩余电流监测装置支持0.5级精度采样，可捕捉毫安级漏电流的长期变化趋势。其系统采用趋势分析算法，不仅关注瞬时超限报警，更注重漏电流的累积速率和变化斜率，能够在碳化通道形成之前识别出绝缘劣化的早期信号。该装置支持Modbus-RTU/TCP双协议栈，可无缝接入现有电力监控系统，适用于配电柜、电缆竖井、变压器出线端等关键节点的连续监测。

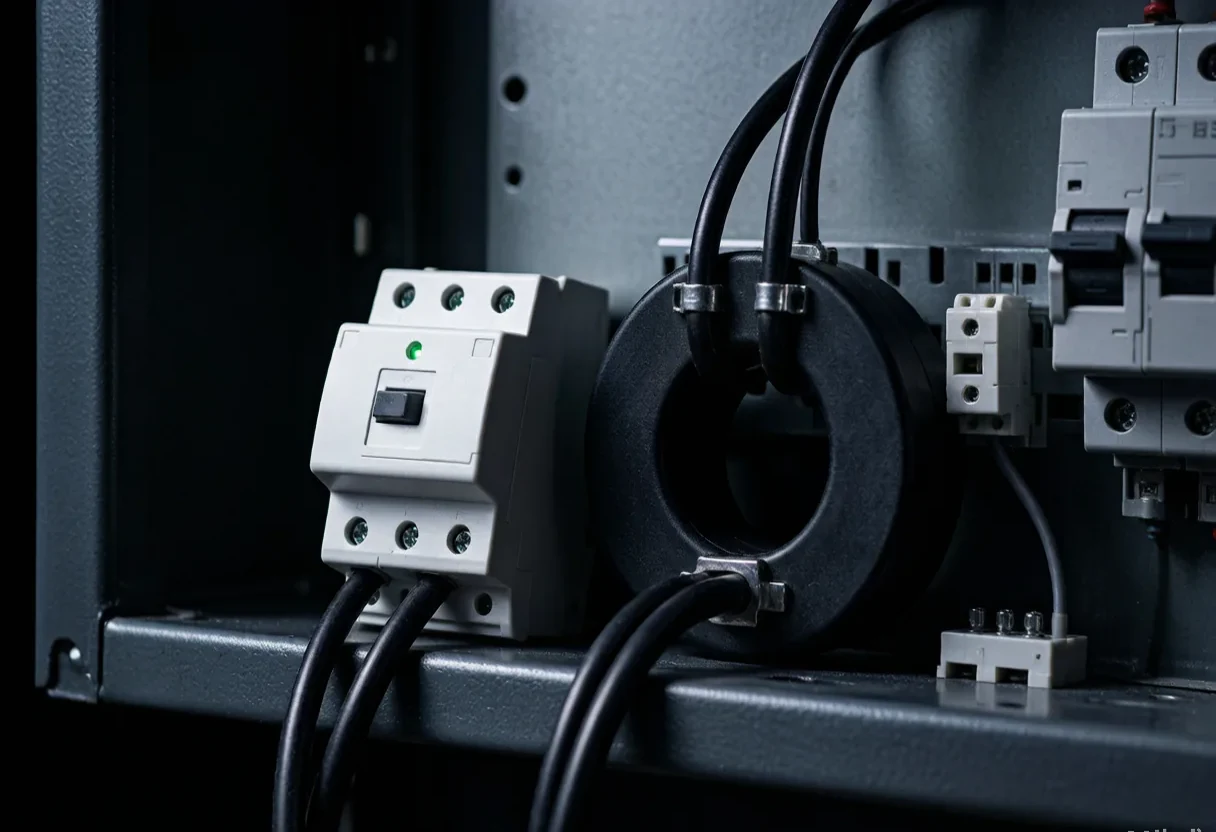

剩余电流监测。 在配电回路进线端安装剩余电流互感器，实时监测各回路漏电流值。当漏电流超过预设阈值时发出告警，提醒运维人员安排检修。对于重要回路，建议将漏电流数据接入监控系统，建立趋势分析。

绝缘电阻定期测试。 每半年或一年对配电系统进行一次绝缘电阻测试，记录各回路绝缘电阻值并与历史数据对比。绝缘电阻持续下降趋势是安排预防性检修的重要依据。

环境控制。 高湿环境中的配电柜可加装除湿加热器或冷凝除湿装置，将柜内相对湿度控制在60%以下。粉尘环境应选用高防护等级柜体，并定期清理柜内积尘。

绝缘材料选型。 高温、高湿、腐蚀性环境中应选用耐热等级更高、耐潮性更好的绝缘材料。关键设备可考虑采用无机绝缘材料或经过特殊浸渍处理的绝缘件。
