电气设备凝露危害机理与防凝露技术方案对比

在电力系统运维中，凝露是一个容易被低估却危害深远的隐患。当环境温度降至露点以下，空气中的水蒸气在电气设备表面凝结成液态水，看似微小的水珠，却可能引发连锁性故障。本文从凝露形成的物理机理出发，梳理其对电气设备的危害路径，并对比当前主流的防凝露技术方案，为配电运维人员提供参考。

一、凝露的形成机理

凝露的本质是"水蒸气→液态水"的相变过程。在电气设备运行环境中，这一过程受三个关键变量控制：环境温度、相对湿度和设备表面温度。

当设备表面温度低于周围空气的露点温度时，水分子在表面凝结成核，逐渐形成可见的水珠。配电柜、环网柜、箱式变电站等户外或半户外设备，由于昼夜温差大、密封条件有限，是凝露的高发场景。尤其在南方梅雨季节和沿海高湿地区，柜内相对湿度长期维持在80%以上，凝露风险显著升高。

值得注意的是，凝露并非仅在"可见水珠"阶段才构成威胁。在相对湿度超过60%的环境中，设备绝缘表面已开始吸附水分子形成水膜，这一阶段的"隐性凝露"同样会降低绝缘性能，只是尚未被肉眼察觉。

凝露的形成还与以下因素密切相关：

• 温度变化速率： 快速降温（如冷空气来袭、空调直吹）会加速凝露形成
• 空气流通性： 通风不良的密闭空间，湿气不易排出，凝露风险更高
• 表面粗糙度： 粗糙表面更容易吸附水分子，成为凝结核
• 海拔高度： 高海拔地区气压低，相同温度下空气含水量更少，凝露风险相对较低

二、凝露对电气设备的危害路径

凝露对电气设备的危害是多维度的，主要体现在以下几个方面：

绝缘性能下降。 水膜附着在绝缘子、母线支撑件、断路器触头等部位，会降低表面电阻率。当水膜中溶解了柜内积尘中的电解质后，泄漏电流增大，可能发展为沿面放电甚至相间短路。据行业统计，潮湿环境下的开关柜故障中，约三成与凝露导致的绝缘下降直接相关。

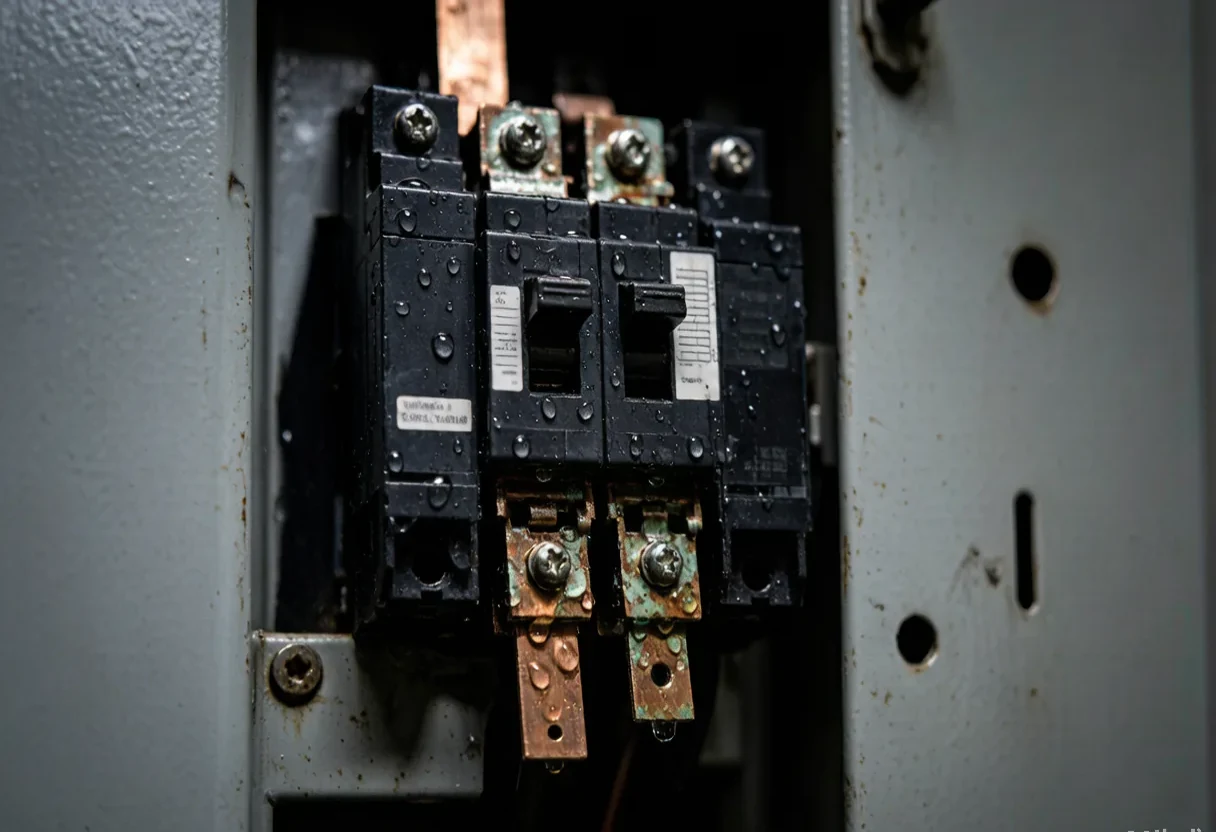

金属部件腐蚀。 凝露水珠长期附着在铜排、接线端子、螺栓等金属部件表面，在氧气参与下发生电化学腐蚀。腐蚀产物（如铜绿、铁锈）不仅增大接触电阻，还可能脱落造成短路。沿海地区由于空气中盐分含量高，凝露水珠的腐蚀性更强，设备寿命明显缩短。

二次回路误动作。 凝露渗入端子排、继电器、PLC控制器等二次设备后，可能造成信号短路或误触发。这类故障往往表现为间歇性、无规律，排查难度大，严重时可能导致保护装置误动或拒动。

电弧风险升高。 在高湿度凝露环境中，电气间隙和爬电距离的有效绝缘能力下降，局部放电起始电压降低。一旦发生电弧故障，凝露环境下的电弧能量释放更为剧烈，设备损毁程度更严重。

三、主流防凝露技术方案对比

目前工程实践中常用的防凝露技术可归纳为以下几类，各有适用场景和局限性：

1. 加热除湿法

在柜内安装加热器（电阻加热板或加热管），通过提升柜内温度使相对湿度降低，同时将设备表面温度维持在露点以上。这是应用较为广泛的方案，成本低、安装简便。

局限性： 加热器持续运行能耗较高；若柜体密封不良，加热后热空气上升、冷空气补入，形成"烟囱效应"，反而加速外部湿气进入。此外，加热器自身可能成为新的发热隐患点，需注意与周围元件的安全距离。

2. 半导体冷凝除湿

利用半导体制冷片在局部形成低温冷凝面，使湿气在冷凝面上凝结并排出柜外。这种方式主动将水分移出柜体，除湿效率较高。

局限性： 制冷片功率有限，适用于中小型柜体；在极低温度环境下制冷效率下降；需要定期清理冷凝水排水管路，防止堵塞或冻结。

3. 干燥剂吸湿

在柜内放置硅胶、分子筛等干燥剂，通过物理吸附降低柜内湿度。方案简单、零能耗。

局限性： 吸湿容量有限，需定期更换或再生；在高湿环境中饱和速度快，维护频率高；无法应对突发性湿度波动。

4. 密封与气密封装

通过改善柜体密封条、采用气密型柜体设计，从源头阻断外部湿气进入。部分关键设备采用充氮或充干燥空气的正压密封方案。

局限性： 完全密封在工程上难以实现，且密封材料会老化；正压密封方案需要气源和维护，成本较高；密封过好可能导致柜内散热不足。

5. 智能湿度监控与联动控制

在柜内安装温湿度传感器，联动控制加热器或除湿装置的启停，实现按需除湿。部分方案还集成了凝露预警算法，根据温湿度变化趋势提前启动防凝露措施。

优势： 相比持续运行的方案，智能联动控制可降低能耗50%以上；预警功能有助于从"被动处理"转向"主动预防"。

在高湿凝露环境电气防护领域，部分厂商已推出集成温湿度传感、智能算法控制与半导体除湿的一体化方案，可根据柜内实时环境数据自动调节运行策略，兼顾除湿效果与能耗控制。

四、方案选型建议

防凝露方案的选择应综合考虑以下因素：

• 环境条件： 年均湿度、极端温差、盐雾腐蚀等级
• 设备类型： 柜体容积、密封等级、内部发热量
• 运维条件： 是否具备定期维护条件、供电是否稳定
• 经济性： 初始投资与长期运行成本的平衡

对于户外环网柜、箱变等无人值守设备，建议优先考虑"智能监控+主动除湿"的组合方案，减少人工巡检依赖。对于室内配电柜，可在做好建筑防潮的基础上，辅以加热除湿或干燥剂吸湿。

不同方案的适用场景对比：

| 方案类型 | 适用场景 | 初期投资 | 运行成本 | 维护频率 |

|---------|---------|---------|---------|---------|

| 加热除湿 | 中小型柜体、室内环境 | 低 | 中高 | 低 |

| 冷凝除湿 | 中小型柜体、热敏感设备 | 中 | 中 | 中 |

| 干燥剂 | 小型柜体、低湿环境 | 低 | 低 | 高 |

| 密封气密 | 关键设备、高污染环境 | 高 | 低 | 低 |

| 智能监控+除湿 | 无人值守、重要设备 | 中高 | 低 | 低 |

五、运维管理建议

防凝露不仅是技术问题，更是管理问题。建议运维单位：

• 建立配电柜温湿度定期检测制度，尤其在季节转换期加密检测频次
• 对高湿区域设备建立凝露风险台账，分级管理
• 定期检查柜体密封条、电缆进出线孔封堵状况
• 除湿装置定期维护，清理排水管路和过滤网
• 梅雨季前开展专项排查，确保除湿装置处于良好工作状态

凝露防治是一项系统工程，需要从柜体设计、除湿技术、智能监控到运维管理形成闭环，才能有效降低凝露引发的电气故障风险。
