微型灭火方案狭小空间适配与安装要点

电气柜（配电柜、控制柜、列头柜、端子箱等）是电气火灾的高发区域，但同时也是消防防护的难点区域——内部空间狭小、元件密集、带电运行，传统灭火装置往往"塞不进去、施展不开"。微型灭火方案正是为解决这一痛点而生。本文聚焦狭小空间场景，系统介绍微型灭火装置的主要类型、空间适配性和安装要点。

一、为什么狭小空间的消防防护特别难？

在讨论解决方案之前，有必要先理解狭小空间消防防护的特殊困难：

空间极度有限。 一个标准控制柜内部被断路器、接触器、继电器、接线端子、PLC模块等元件填得满满当当，元件之间的间隙可能只有几毫米到几厘米。传统的气体灭火喷头需要一定的喷射距离才能使灭火剂均匀分布，探火管需要布线空间，储气瓶更需要整块安装位置——这些在狭小空间里都难以满足。

带电运行约束。 电气柜通常不能随意断电，灭火装置必须在带电状态下安全使用。这要求灭火介质具有良好的绝缘性能，灭火后不造成二次短路或设备损坏。同时，装置本身的安装不能破坏电气安全距离。

早期响应要求高。 狭小封闭空间内的火灾发展速度比开放空间快得多——热量不易散出，温度迅速攀升，从初期过热到明火蔓延可能只有几分钟甚至更短。理想的方案是在过热阶段就进行干预，而不是等明火出现后再扑救。

安装施工受限。 狭小空间内操作不便，复杂的安装工序（如钻孔、固定支架、布管布线）难以实施。越是空间小的柜体，越需要"即贴即用"、"一放就行"的简便安装方式。

二、微型灭火装置主要类型与空间适配性

目前市场上的微型灭火装置种类繁多，按技术路线可分为四大类。它们各有特点，对狭小空间的适配程度也不同。

1. 微型气溶胶灭火装置

气溶胶灭火装置通过燃烧固体气溶胶发生剂产生灭火气溶胶，主要成分为钾盐微粒和惰性气体。微型气溶胶装置通常做成圆柱形或扁平形，体积从手指大小到易拉罐大小不等。

空间适配性： 体积小巧，可壁挂、磁吸或嵌入式安装，能适应大部分中小型柜体。但即使是最小型号，也需要至少几立方厘米的安装空间，且喷口前方需要保持一定安全距离（防止高温射流损伤邻近元件）。在空间极小的接线盒、端子箱内可能无法安装。

其他特点： 灭火效率较高，对B类（液体）和C类（电气）火灾有效；无需管网和压力容器；释放时有高温和固体颗粒残留，对精密电子设备有一定影响；属于一次性使用产品。

2. 微型干粉灭火装置

微型干粉灭火装置通过小型储压罐或火药驱动释放超细干粉灭火剂。产品形态多样，有球形、圆柱形、扁平等多种形状。

空间适配性： 装置本身体积不大，但储压式结构需要一定的壁厚和安全空间，且干粉喷射需要一定的扩散空间才能均匀分布。在极狭小空间内，干粉可能因来不及扩散而局部堆积，影响灭火效果。此外，储压罐需要定期检查压力，增加了维护难度。

其他特点： 灭火速度快，对各类火灾均有较好的抑制效果；成本相对较低；技术成熟，产品选择多；最大问题是干粉释放后对电气设备污染严重，清理困难，可能造成接触不良等二次故障，一般不推荐用于精密电气柜。

3. 无源灭火贴片

无源灭火贴片是一种较新的技术路线。其原理是将灭火微胶囊集成在柔性基材中，通过压敏胶贴附于电气柜内壁或易发热元件表面。当环境温度达到触发阈值时，微胶囊破裂释放灭火介质。

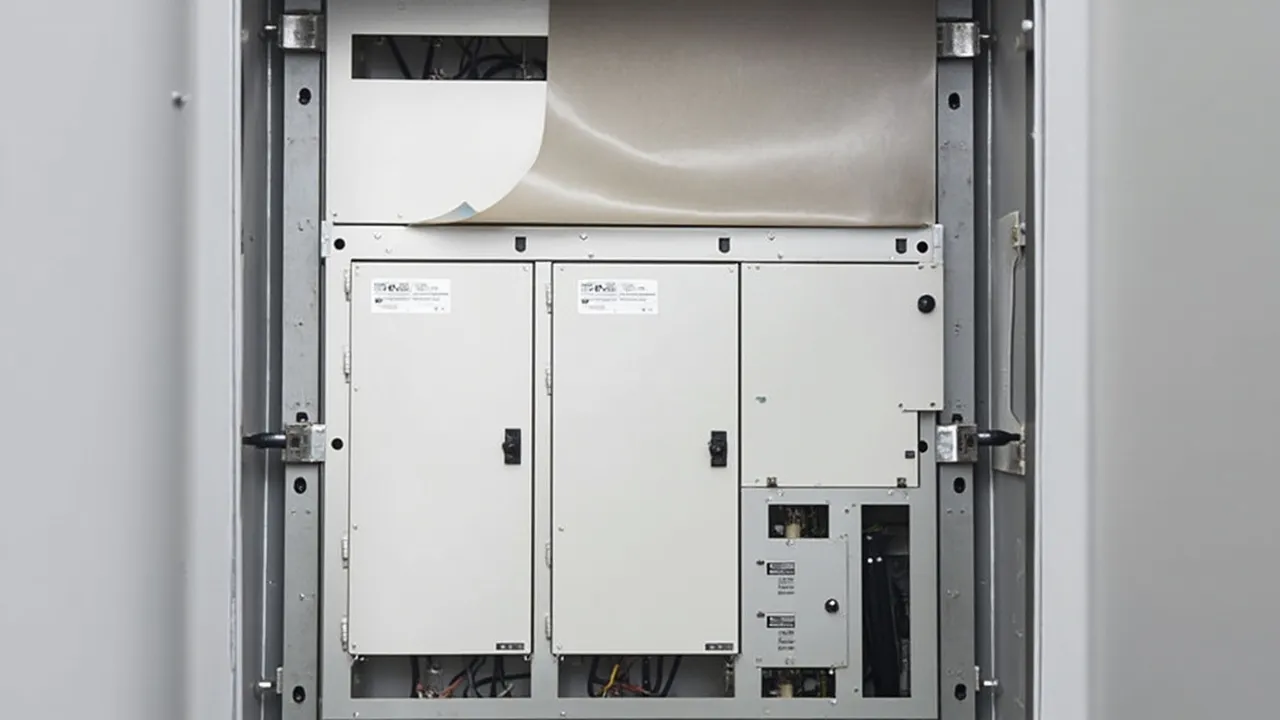

空间适配性： 在所有微型灭火方案中，无源灭火贴片的空间适配性突出——厚度通常仅1至3毫米，几乎不占用有效空间。它可以贴在柜体内壁顶部、侧壁、门板内侧，甚至直接贴在元件表面（需确认耐温兼容）。可以裁剪、可以拼接，能够适应各种不规则空间。对于内部空间极度紧凑的柜体，这往往是目前较可行的方案。

其他特点： 完全无源，无需电源、管网和控制系统；安装灵活简便，粘贴即可；灭火介质绝缘性能好，释放后对设备无腐蚀、基本无污染；使用寿命长，免维护；单片保护体积有限，大面积防护需要多片组合。

4. 探火管式灭火装置

探火管是一种集火灾探测和灭火剂释放于一体的装置，由充压的感温软管和灭火剂储瓶组成。探火管沿保护区域布线，在温度最高处自动破裂释放灭火剂。

空间适配性： 探火管本身直径通常在6至8毫米，可以沿柜内缝隙布线，在空间利用上较为灵活。但问题在于储瓶——灭火剂储瓶需要安装位置，通常只能放在柜外或柜内较空的位置。如果柜体完全没有空余空间，储瓶的安置会成为难题。此外，探火管在极狭小空间内的弯曲半径也有限制。

其他特点： 感温自动破裂释放，无需外部电源；灭火剂（通常为二氧化碳或七氟丙烷）洁净无残留；探火管兼具探测和释放功能，响应速度快；储瓶需要定期检查压力和密封性。

三、不同狭小空间场景的方案选择

不同类型的狭小空间，其空间约束和火灾特点各不相同，适用的微型灭火方案也不同。以下按空间从小到大逐一分析：

场景一：小型接线盒/端子箱（容积＜50L）

这是空间最小的一类场景，内部可能只有接线端子和少量线缆，可用空间以立方厘米计。

推荐方案：无源灭火贴片。 这是目前少数能塞进几十升以下小空间的灭火方案。贴片可以剪成合适大小贴在盒盖内侧或侧壁上，不影响端子接线和操作。

不推荐： 微型气溶胶装置（释放高温在小空间内更危险，且残留物不易清理）、微型干粉（污染严重，小空间内更难清理）、探火管（储瓶无处安放）。

安装要点： 贴片应贴在盒盖或侧壁的平整表面，避开接线端子的操作空间；确保贴片与带电部件保持足够的电气安全距离；多面粘贴比单面粘贴效果更好。

场景二：列头柜/控制柜（容积50-200L）

这类柜体内部元件密集，有PLC模块、继电器、接触器、端子排等，空间紧凑但还留有一些缝隙和空余位置。

推荐方案：无源灭火贴片为主，必要时配合微型气溶胶装置。 无源贴片贴在柜体内壁顶部和元件间隙的空余表面，几乎不占用有效空间，不影响元件安装和散热。对于容积偏大、风险偏高的柜体，可在柜内较空的位置加装一台微型气溶胶装置作为补充。

安装要点： 贴片优先贴在顶部（热气上升，顶部温度最高，触发最快）；重点发热元件（如电抗器、大功率电阻）附近可额外贴装；注意避开散热风扇的出风口，避免气流影响药剂浓度；贴片数量应根据柜体容积和产品参数计算，确保足够的灭火浓度。

场景三：中小型配电柜（容积200-500L）

这类柜体空间相对充裕，有断路器、母排、互感器等元件，同时也有一定的安装余量。

可选方案：微型气溶胶装置、无源灭火贴片、探火管。 三类方案基本都能装下，选择时更多考虑灭火效果、成本和维护因素。如果柜内有精密电子元件（如智能断路器、测控装置），优先选择无残留的无源贴片或探火管方案。

安装要点： 气溶胶装置应安装在柜体上部，喷口朝下或朝向主要保护区域；喷口与带电体保持足够的安全距离；探火管应沿主要发热路径布置，确保最先在起火点破裂；无源贴片应分散布置在多个位置，避免集中在一处。

场景四：户外电气柜（环境恶劣）

户外电气柜面临温度变化大、湿度高、粉尘多、紫外线强等挑战，对灭火装置的环境适应性要求高。

推荐方案：无源灭火贴片或探火管。 两者均不含电子元件，不受潮湿和电磁干扰影响，在户外环境中可靠性更高。无源贴片的密封封装结构对粉尘和潮气的防护能力强。探火管和储瓶的连接部位需要注意密封防水。

安装要点： 装置应避免安装在阳光直射的位置，防止高温加速老化；户外柜的通风口较多，灭火浓度容易散失，应适当增加装置数量；贴片粘贴前确保表面清洁干燥，必要时使用底涂剂增强粘接力；定期检查粘贴牢固性，防止因热胀冷缩导致脱落。

四、微型灭火装置安装要点

无论选择哪种微型灭火装置，安装质量直接影响灭火效果。以下是一些通用的安装要点：

1. 安装前的准备

• 空间测量： 实际测量柜内可用空间，确认装置尺寸和安装位置是否合适，特别注意与带电部件的安全距离。
• 表面清洁： 粘贴式装置（如灭火贴片）安装前，必须彻底清洁粘贴表面的油污、灰尘和锈蚀，确保粘接牢固。
• 风险点位确认： 识别柜内主要发热风险点（母排接头、断路器端子、电抗器、大功率电阻等），装置应尽量靠近这些位置。

2. 安装位置选择

• 优先上部： 热气上升，柜体上部温度最先升高，安装在上部的装置响应最快。
• 靠近风险点： 装置越靠近可能的起火点，触发越早，灭火效果越好。
• 避开障碍： 确保灭火剂释放路径上没有遮挡，能够顺利到达保护区域。
• 不影响操作： 装置安装后不应影响日常的开关操作、检修和维护工作。
• 电气安全距离： 严格遵守电气安全规范，装置与带电体之间保持足够的安全距离。

3. 安装数量计算

• 按照产品说明书给出的单台保护体积参数，结合柜体实际容积计算所需数量。
• 考虑柜体的密封性——通风口多、密封性差的柜体，应适当增加装置数量（通常增加20%-50%）。
• 对于形状不规则或内部遮挡较多的柜体，建议按"宁多勿少"的原则配置，确保灭火浓度达标。
• 关键风险点位可额外增加装置，实现"重点加强"。

4. 安装后的检查

• 检查装置安装是否牢固，有无松动、歪斜。
• 检查装置的指示标识（如有效期、合格标志）是否清晰可见。
• 确认装置不影响柜门开关、不影响元件操作、不阻挡散热风道。
• 做好安装记录，包括安装位置、数量、型号、安装日期等，便于后续管理。

五、微型灭火方案与传统消防的关系

需要明确的是，微型灭火装置定位为局部补充防护，而非替代传统消防系统。两者的关系类似于"创可贴"与"急救中心"——微型装置解决的是早期、局部的过热和初起火情，而气体灭火系统、自动喷水系统等传统消防设施承担的是整体防护和较大火情的扑救任务。

在实际工程中，合理的做法是"分层防护"：

• 第一层：电气火灾监控系统（剩余电流监测、温度监测），实现预警
• 第二层：微型灭火装置（灭火贴片、微型气溶胶等），实现早期抑制
• 第三层：传统消防系统（气体灭火、自动喷水等），实现整体灭火

三层防护各有分工，互为补充，共同建立立体化的电气火灾防护体系。
